DGUV Vorschrift/BGVC1 Deckeneinbau Motorleinwand
Die Stiers – Deckeneinbauleinwand nach DGUV Vorschrift 17 auch als BGVC1 bekannt, wurde für den Einsatz in öffentlichen Räumen konzipiert und entspricht den deutschen Sicherheitsstandards.
Die Stiers DGUV Vorschrift Groß-Deckeneinbauleinwände sind komplett zusammengebaut und der Rahmen ist fest mit dem Gehäuse verbunden. Daher ist nur eine sehr geringe Einbautiefe von 22 cm nötig.
DGUV Vorschrift/BGVC1 Deckeneinbau Motorleinwand
Die Stiers – Deckeneinbauleinwand nach DGUV Vorschrift 17 auch als BGVC1 bekannt, wurde für den Einsatz in öffentlichen Räumen konzipiert und entspricht den deutschen Sicherheitsstandards.
Die Stiers DGUV Vorschrift Groß-Deckeneinbauleinwände sind komplett zusammengebaut und der Rahmen ist fest mit dem Gehäuse verbunden. Daher ist nur eine sehr geringe Einbautiefe von 22 cm nötig.
Passende Produkte zu BGVC1 Deckeneinbauleinwand
-
KonfiguratorTension Großdeckeneinbauleinwand nach BGVC1
ab 8.660,00 €inkl. MwSt. zzgl. VersandkostenAuf Lager
✓ Sofort versandfertig. Lieferzeit: 1-2 Werktage.inkl. MwSt.
zzgl. Versandkosten
Lieferzeit: 1-2 Werktage
Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
KonfiguratorGroßdeckeneinbau Motorleinwand nach DGUV Vorschrift/BGVC1
ab 8.068,00 €inkl. MwSt. zzgl. VersandkostenAuf Lager
✓ Sofort versandfertig. Lieferzeit: 1-2 Werktage.inkl. MwSt.
zzgl. Versandkosten
Lieferzeit: 1-2 Werktage
Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
KonfiguratorGroßmotorleinwand Wand- Deckenmontage nach DGUV Vorschrift 17 / BGVC1
ab 5.120,00 €inkl. MwSt. zzgl. VersandkostenAuf Lager
✓ Sofort versandfertig. Lieferzeit: 1-2 Werktage.inkl. MwSt.
zzgl. Versandkosten
Lieferzeit: 1-2 Werktage
Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
Produktinformationen BGVC1 Großdeckeneinbauleinwand
Anwendungsgebiet - Ideal für:
Veranstaltungen
Universitäten
Unternehmen
öffentliche Events

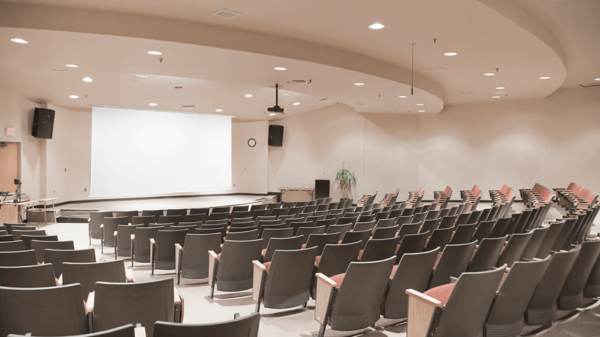

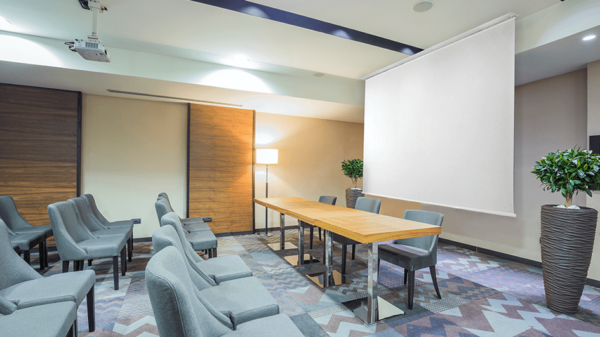

Konferenzräumen
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenUnser Leinwand-Klassiker: Stiers Rahmenleinwand ohne sichtbaren Rahmen
Wir produzieren die Deckeneinbauleinwand in unserem Werk nach Sicherheitsvorschriften für Versammlungsstätten mit einer Breite von 450 cm bis 700 cm. Für die Herstellung kommen hochwertige und wartungsfreie mechanische Teile sowie Antriebe aus deutsch-europäischer Fertigung zum Einsatz. Hierdurch wird Ihnen eine jahrzehntelange, vollständig wartungsfreie Anwendung ermöglicht. Das Projektionstuch ist frei von Kadmium und wurde von der technischen Universität auf schwere Entflammbarkeit geprüft und freigegeben
Stiers Deckeneinbau Motorleinwand nach DGUV Vorschrift/BGVC1 - Produkteigenschaften
Die Stiers Deckeneinbau Motorleinwand nach DGUV Vorschrift/BGVC1 entspricht den deutschen Sicherheitsstandards und findet Anwendung in öffentlichen Räumen. Von Veranstaltungen über öffentliche Events bis hin zu Konferenzräumen, Universitäten und Unternehmen lässt sie sich vielseitig einsetzen. Damit die Deckeneinbauleinwand in öffentlichen Veranstaltungsstätten genutzt werden kann, erfüllt sie bestimmte Sicherheitsvorschriften. Unsere Leinwand verfügt über zwei Bremsen, zwei Sicherungsseile einen Innenfall Schutz sowie ein vollverschlossenes Gehäuse mit einer geringen Einbautiefe von nur 22 cm. Die Einbauleinwand ist vollständig zusammengebaut und der Rahmen fest mit dem Gehäuse verbunden. Da die Blenden und die beiden Bremsen lediglich 10 cm breiter pro Seite sind als die Projektionsfläche, ist die Einbauleinwand nahezu unsichtbar in Ihrer weißen Decke.
DGUV / BGVC1 Deckeneinbauleinwand Preistabelle
| Artikel Nr. | Breite x Höhe | Preis ohne MwSt. (Netto) | Preis inkl. 19% MwSt. (Brutto) |
|---|---|---|---|
| 60000 | 500 x 375 cm | 5.697 € | 6.780 € |
| 60001 | 500 x 500 cm | 5.873 € | 6.990 € |
| 60002 | 550 x 375 cm | 6.571 € | 7.820 € |
| 60003 | 600 x 400 cm | 7.436 € | 8.850 € | 60004 | 600 x 550 cm | 7.747 € | 9.220 € |
| 60005 | 650 x 400 cm | 8.191€ | 9.740 € |
| 60006 | 650 x 500 cm | 8.386 € | 9.980 € |
| 60007 | 700 x 400 cm | 9.109 € | 10.840 € |
| 60008 | 700 x 550 cm | 9.361 € | 11.140 € |

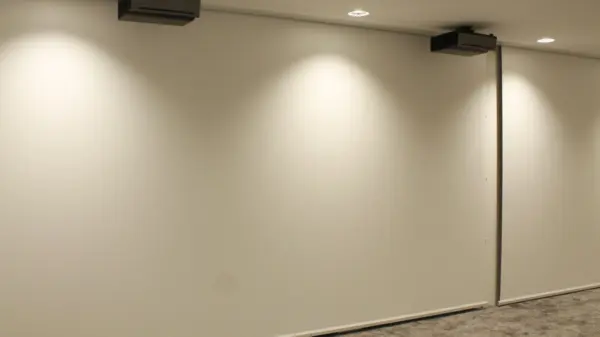

Großmotorleinwand nach Sicherheitsvorschrift unsichtbar in der Decke integriert.
BGVC1 Deckeneinbauleinwand mit hochwertiger Leinwandoberfläche
Die BGVC1 Deckeneinbauleinwand wird standardmäßig mit der Stiers Ultra White Aufprojektions-Oberfläche geliefert. Für eine sehr helle und brillante Bildwiedergabe besitzt die Leinwandoberfläche millionenfache Erhöhungen und Vertiefungen. Durch den 1.2 Gain und 150° Betrachtungswinkel bietet die Leinwand ein hervorragendes Bild wie im Kino – egal welche Sitzposition Sie einnehmen. Darüber hinaus verfügt sie über eine schwarze und blickdichte rückwertige Beschichtung. Durch das entspannte Projektionstuch und der Schwergewichtsstange mit Innenspannfedern wird selbst bei langen Projektionstüchern mit 550 cm eine sehr gute Planlage gewährt. Weitere verfügbare Leinwandoberflächen für die Stiers Deckeneinbau Motorleinwand nach DGUV Vorschrift/BGVC1 finden Sie bei uns im Shop.
Erhältliche Projektionsflächen
DGUV Vorschrift 17 Deckeneinbauleinwand - Materialeigenschaften
Projektionstuch B1 schwer entflammbar nach DIN4102, reißfest
Projektionsfläche wird aus entspanntem Bogenmaterial hergestellt
450 mm Umfang Tubus mit 3 mm Wandstärke
mit Zusatzbremssystem nach DGUV Vorschirft 17, TÜV SÜD geprüft
Bauausführung nach DIN 19045 Teil 1-4, Sicherheitstechnik nach DIN 19045 Teil 5
150 ° Betrachtungswinkel, 0,45 mm Folienstärke, ca. 650 Gramm pro gm
Kabelanschluss 250 cm rechts, Schalter und Notstopp im Lieferumfang enthalten.
Hinweis: Schneiden Sie den Ausschnitt in der Decke 3 cm kleiner als das Gesamtmaß (A) in der Tabelle. Das liegt daran, dass der Schnappverschluss, ein Teil der Abdeckung, dafür sorgt, dass die Leinwand flach an der Wand abschließt.
Somfy-Motor
Deckeneinbauleinwand: Schaltmöglichkeit über Sonderzubehör Funkempfänger mit Schalter und Funkfernsteuerung
Im Lieferumfang enthaltenen:
- 2 x fest eingebaute Bremsen im Leinwandgehäuse
- 4 x Gewindestangen mit Deckenmontageplatten (ab einer Leinwandbreite von 580 cm) inklusive 3 Deckenhalterungen
- 250 cm Kabel mit Schalter und Einstellschloss, sowie ein Baubuch für die Montage
- 2 x Sicherungsseile mit Karabiner
- 1 x Einstellschlüssel zur möglichen Anpassung des Ausfahrbereichs (obwohl die Leinwand sofort einsatzbereit ist)
- 1 x Aufputzschalter für die Bedienung von Auf- und Abfahrt sowie Stopp
- Kugellager und Wickelwelle für eine reibungslose Funktion
- Vibrationsdämpfung, um unerwünschte Bewegungen zu minimieren
Montageanleitung für die Stiers DGUV Deckeneinbauleinwand:
- Vorbereitung: Stellen Sie sicher, dass die Zwischendecke die benötigte Einbautiefe ihrer Leinwandgröße hat. – Die genauen Einbautiefe finden Sie unter dem Punkt: Einbaumaße
- Deckenausschnitt vorbereiten: Markieren Sie die gewünschte Position. Bereiten Sie den Deckenausschnitt vor. –Die genauen Maße finden Sie unter dem Punkt: Einbaumaße
- Montage der Halterungsplatten: Bringen Sie links und rechts die Deckenhalterungen an.
- Einsetzen der Gewindestangen: Setzen Sie Gewindestangen mit Beilag scheiben und Muttern ein.
- Leinwandmontage: Nun können Sie die Leinwand an den Gewindestangen aufhängen und entsprechend der erforderlichen Höhe flexibel anpassen. 4 Sicherungsseile befestigen und festschraubrauben.
- Endkontrolle: Überprüfen Sie ob alles stabil und sicher befestigt wurde.
- Anschluss ans Netz und Nutzung
Mit diesen 7 Schritten können Sie Ihre Stiers Motorleinwand in Kinoqualität schnell und einfach montieren. (Eine ausführliche Montageanleitung mit Bildern ist im Lieferumfang enthalten.)
FAQ - Häufig gestellte Fragen
Wie unterscheiden sich Leinwände, die den Richtlinien der DGUV Vorschrift 17 entsprechen, von herkömmlichen Leinwänden hinsichtlich der Sicherheit?
DGUV Leinwände werden von der Firma Stiers hergestellt. Haben 2 Bremsen, einen Fallschutz und die Projektionsfläche ist B1 schwer entflammbar.
Sind DGUV Vorschrift 17 Leinwände für bestimmte Arbeitsumgebungen vorgeschrieben?
DGUV bzw. BGUV Motorleinwände sind für den Einsatz in öffentlichen Räumen vorgesehen. Wie Veranstaltungsstätten, Schulen, Universitäten, Stadthallen, Kirchen Museen usw.
Welche Prüfungen oder Zertifizierungen sind für DGUV Vorschrift 17 Leinwände erforderlich?
Stiers DGUV Leinwände werden mit allen nötigen technischen Ausstattung sowie einem Baubuch geliefert. Diese Leinwand muss von TÜV geprüft werden.
Welche Verfahren oder Tests müssen Leinwände durchlaufen, um die DGUV Vorschrift 17 Konformität zu gewährleisten und Zertifizierungen zu erhalten?
Ein Sachvollständiger vom TÜV der für Bühnentechnik zuständig ist, kann die Stiers DGUV Leinwand abnehmen/prüfen.
Welche Vorteile bieten DGUV Vorschrift 17 konforme Leinwände in Arbeitsumgebungen?
DGUV Vorschrift 17 war früher unter der Bezeichnung BGV-C1 bekannt. Diese Bezeichnung garantiert, dass die Projektionsfläche aufgrund der schweren Gewichtstange nicht abstürzen kann.
