Tension Deckeneinbauleinwand

Beschreibung

Stiers Tension Deckeneinbau Motorleinwand mit seitlichen Seilen

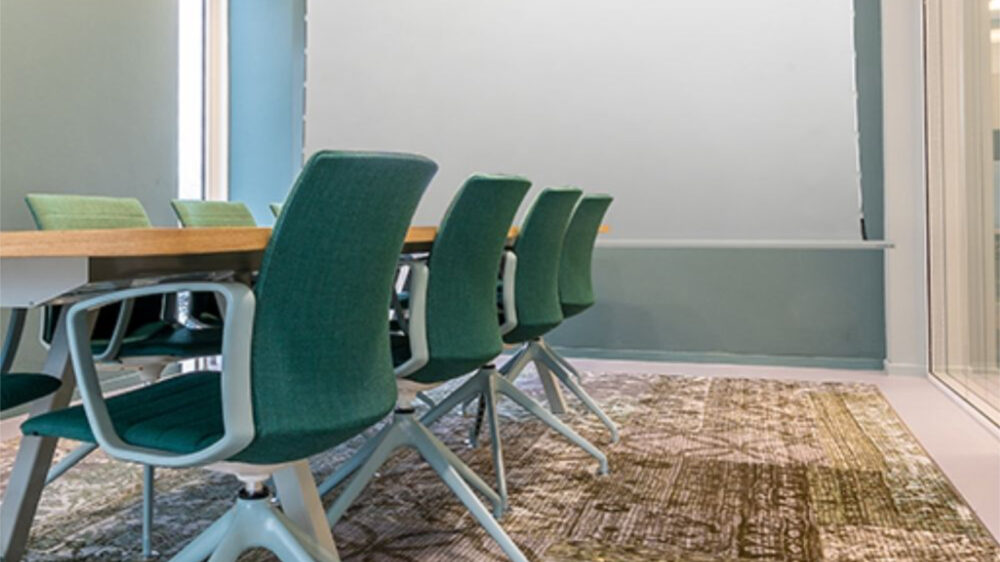

Ob in Büros, Konferenzräumen, Hotels, Museen oder in Ihrem Heimkino: Die Stiers Tension Deckeneinbau Motorleinwand ermöglicht eine vielseitige Anwendung. Sie ist durch seitliche Laschen mit dünnen Seilen charakterisiert, die das Leinwandtuch nach außen ziehen und damit eine perfekte Planlage der Projektionsfläche bieten. Auch die Innenspannfedern und die Gewichtstange sorgen für Straffung. Durch ihr kompaktes Design und die niedrige Einbautiefe von nur 12 cm verschwindet die Motorleinwand unauffällig in der Decke. Das Gehäuse der Leinwand und die seitliche Blende bestehen aus einem Guss, wodurch die nahezu unsichtbare und spaltenfreie Deckenintegration unterstützt wird.

Deckeneinbau Motorleinwand mit ausgezeichneter Bildqualität

Durch die hochwertige Projektionsfläche bietet Ihnen die Tension Motorleinwand eine ausgezeichnete Bildqualität mit kräftigen Farben, starken Kontrasten und hellem Bild. Dank der polierten Strangguss-Wickelwelle mit nahtloser Vertiefung lässt sich die Projektionsfläche reibungslos und faltenfrei ohne Linien und Punkte ausfahren. Für einen leistungsstarken Betrieb verfügt die Leinwand über einen wartungsfreien Somfy Motor mit Thermoschutzschaltung. Motor und Wickelwelle besitzen ein Kugellager sowie einen Schall- und Vibrationsschutz, wodurch Geräusche reduziert werden.

Klicken Sie auf die Buttons für weitere Informationen

Stiers Tension Deckeneinbau Motorleinwand mit dreischichtigem PVC

Die Deckeneinbau Motorleinwand ist in Original-Kinoleinwandqualität mit dreischichtigem PVC hergestellt und zu 100% blickdicht. Dank der perfekten Spannung und Planlage eignet sie sich ideal für den täglichen Einsatz. Die Seile und Projektionsfläche ermöglichen ein präzises Auf- und Abrollen. Verwenden können Sie die Stiers Tension Deckeneinbau Motorleinwand für alle Beamer und Projektoren im privaten Bereich sowie auch für Veranstaltungsstätten mit Publikumsverkehr.

Tension Motorleinwand mit seitlichen Seilen – Materialeigenschaften

Eigenschaft	Beschreibung
Materialqualität	In Original-Kinoleinwandqualität mit dreischichtigem PVC
Auf- und Abrollmechanik	Seile und Projektionsfläche rollen präzisere auf und ab
Blickdichtigkeit	Zu 100 % blickdicht
Brandschutz	Im B1-Standard schwer entflammbar nach DIN 4102
Farboptionen	Projektionsfläche Ultra White, CLR, Akustik und anderen Oberflächen erhältlich
Kompatibilität	Für alle Beamer und Projektoren geeignet
Planlage	Perfekte Planlage durch seitliche Seilspannung

Das zeichnet die Stiers Tension Deckeneinbauleinwand aus:

Technische Daten

Gehäusemaß & Gewicht Tension Deckeneinbauleinwand

Projektionsfläche (A)	Ausschnitt in der Decke (B, C, D)	Fertigmaß inkl. Blende (E, F)	Gewicht
160 cm	200 x 12 x 12 cm	202 x 15,5 cm	20 Kg
180 cm	220 x 12 x 12 cm	222 x 15,5 cm	21 Kg
200 cm	240 x 12 x 12 cm	242 x 15,5 cm	24 Kg
250 cm	290 x 12 x 12 cm	292 x 15,5 cm	27 Kg
300 cm	340 x 12 x 12 cm	342 x 15,5 cm	27 Kg
350 cm	390 x 12 x 12 cm	392 x 15,5 cm	30 Kg
400 cm	440 x 20 x 20 cm	442 x 22,5 cm	42 Kg
450 cm	490 x 20 x 20 cm	ca. 492 x 22,5 cm	75 Kg
499 cm	539 x 20 x 20 cm	ca. 541 x 22,5 cm	82 Kg
500 cm	540 x 20 x 20 cm	ca. 542 x 22,5 cm	83 Kg
550 cm	590 x 20 x 20 cm	ca. 592 x 22,5 cm	93 Kg
600 cm	640 x 26 x 26 cm	ca. 642 x 28 cm	102 Kg
650 cm	690 x 26 x 26 cm	ca. 692 x 28 cm	109 Kg
700 cm	—	—	114 Kg

Lieferumfang & Montageanleitung

Im Lieferumfang

Komplett zusammengebaute Leinwand mit Rahmen
• 4 x Deckenhalter
• 8 x Teleskopgewindestangen (Für den Einbau in hohe Zwischendecken)
• 4 x Gewindestangen für Montage in niedrigen Zwischendecken von 12 – 14 cm
• 2 x Schnappverschlussabdeckungen (dadurch ist keine Revisionsöffnung nötig)
• 1 x Einstellschlüssel (Um den Ausfahrbereich ggfs. zu verändern, die Leinwand kann allerdings sofort in Betrieb genommen werden)
• 1 x Aufputzschalter für Rauf- Runter und Stopp
Endpunkte der Leinwand sind voreingestellt.

Montageanleitung Deckeneinbau Motorleinwand Einbau

In einem Neubau empfehlen wir die Leinwand vor dem Einbau der Abhangdecke aufzuhängen. Die Leinwand ist staubdicht in einer Luftkissenfolie verpackt und kann bis zum Einbau der Zwischendecke so bleiben. Für Einbau in eine bestehende Decke ist ein Ausschnitt nötig: 12 cm breit, 12 cm hoch und 15 cm breiter als die Projektionsfläche.

Kurzanleitung für die Montage einer Deckeneinbauleinwand mit Projektionsfläche 300 cm breit:

Benötigter Ausschnitt in der Decke 315 x 12 cm

Die vier mitgelieferten Befestigungsplatten an der Betondecke festschrauben. Je Seite rechts und links zwei Befestigungsplatten im Abstand von 312 cm und 5 cm Abstand zwischen den zwei Platten anbringen.
8 Schrauben (6 bis 7 mm Durchmesser) sind nötig (nicht im Lieferumfang).
Die vier 50 cm/100 cm mitgelieferten 8 mm Gewindestangen so schneiden, dass sie von der Betondecke bis 1 cm vor der Unterkante der Abhangdecke ragen oder die 4 x 10 cm Gewindestangen für niedrige Decken.
Die vier M8 Gewindestangen in die 8 mm Gewindehalterungen von Montageplatten stecken und anziehen. Am unteren Ende vier M8 Muttern und Beilagscheiben besorgen und festschrauben.
Das Deckeneinbauleinwand-Gehäuse in die Gewindestangen mit Beilagscheiben und Muttern einhängen und anziehen, sodass die Blende und der Leinwandkasten bündig mit der Decke werden.
Nachdem die Zwischendecke eingebaut ist, die Folie entfernen und dann erst die Leinwand an 230 Volt Netz anschließen. Mit den Schnappverschluss-Revisionsöffnungsdeckeln die zwei Öffnungen rechts und links schließen.
